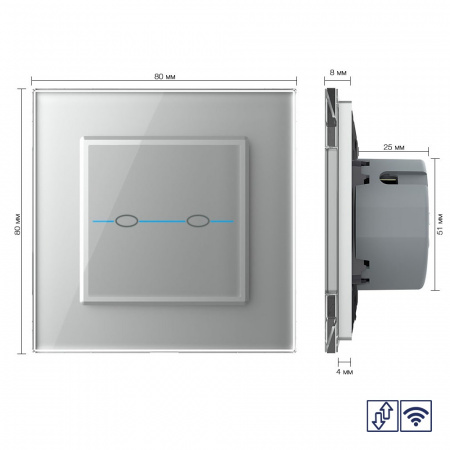

Сенсорный выключатель для штор с функцией радиоуправления со стеклянной рамкой LIVOLO Quadro VL-Q702WR-15 Серого цвета используется для управления двигателями с подачей питания 220В с помощью пульта ДУ. Работает в режиме открыть/закрыть. Выключатель с сухим контактом.
Данная модель может использоваться для управления двигателями с подключением через RJ разъемы RJ-9(4P4C), RJ-11(6P4C), но лучше использовать двухлавишную сенсорную кнопку с сухим контактом, т.к. для таких двигателей необходима подача импульсного сигнала.
Открытие/Закрытие моторизированных штор осуществляется одним легким прикосновением. Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении.
Для управления шторами с пульта ДУ, выключатель необходимо подключить к пульту дистанционного управления LIVOLO VL-RMT-02 (VL-XR002-S70) или VL-RMT-04 (VL-XR004-LS70). Пульт приобретается отдельно. С пультами других производителей не работает.
Выключатель с сухим контактом. Для подключения требуется фаза и ноль переменного тока 110-250 В, 50-60 Гц.
Устанавливается в круглый подрозетник в комплекте со стеклянной рамкой (в комплекте).
Эксплуатация
- Выключатель имеет два сенсора. Первый отвечает за открытие/подъем, второй за закрытие/спуск. Коснитесь сенсора - штора начнет двигаться. Ещё раз прикоснетесь к этому же или другому сенсору - штора остановится.
- Если моторизированный карниз, штора, жалюзи в течение 90 секунд не доедет до выставленного на моторе конечного положения открыто/закрыто, то выключатель сам отключится.
- Выключатель имеет двухцветную светодиодную подсветку клавиши. Красный цвет - выключатель включен (в момент прикосновения к сенсору), синий цвет - выключен.
- Рабочее напряжение: 110-250 В, 50-60 Гц.
- Мощность нагрузки: до 1000 Вт/Клавиша. Выключатель может немного нагреваться, когда включен.
- Избегайте использования нагрузок, превышающих номинальный выходной ток 5 А/Клавиша.
- Имеет защиту от одновременного нажатия двух сенсоров.
- Если выключатель не работает должным образом, отключите питание на 1 минуту, а затем снова включите.
- Срок службы: >20 лет. Гарантия 12 мес.
Дистанционное управление
Радиоуправление выключателя осуществляется с помощью пульта дистанционного управления LIVOLO VL-RMT-02 (VL-XR002-S70) или VL-RMT-04 (VL-XR004-LS70). С пультами других производителей не работает.
Пульт в комплект не в ходит, приобретается отдельно.
Синхронизация - подключение пульта к выключателю
- Прикоснитесь к сенсору выключателя. Удерживайте палец до звукового сигнала (примерно 4-5 секунд), или пока не начнет мигать подсветка. Уберите палец из зоны сенсора.
- Нажмите кнопку на пульте. Каждая кнопка подключается отдельно.
Сброс синхронизации
- Прикоснитесь к сенсору выключателя и удерживайте до второго звукового сигнала (примерно 10 секунд).
- Синхронизация сброшена.
Комплектация
- Механизм выключателя.
- Металлический суппорт для крепления.
- Стеклянная рамка.
Монтаж
Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и др., что приведет к выходу механизма из строя. Не является гарантийным случаем!
- Достаньте комплектующие из упаковки.
- Обязательно отключите питание перед установкой.
- Поместите механизм выключателя в металлический суппорт.
- Подсоедините провода. Подключение должно выполнятся строго со схемой подключения. К клемме N/G подключается ноль, а к COM фаза - питание выключателя. К клемме L - питание для нагрузки. К клеммам L1 и L2 подключается нагрузка - соединительные провода от двигателя (движение по/против часовой стрелки соответственно). Затяните клеммы.
- Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
- Установите стеклянную рамку.
В комплекте, устанавливается на обесточенный выключатель. - Подайте питание на выключатель. Подождите 15-30 сек.
Меры предосторожности
Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.
- Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также в других суровых условиях, например, вблизи источников огня.
- Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
- Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
- Категорически запрещается разбирать выключатель.
- Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.
- Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
В наличии
|
Y |
Цвет
|
Серый |
Вес
|
0.21 кг |
Серия
|
Quadro |
Количество клавиш
|
2 |
Подсветка
|
Есть |
Тип выключателя
|
Для штор, роллет |
Материал корпуса
|
Термостойкая электротехническая пластмасса |
Класс защиты
|
IP20 |
Дистанционное управление
|
Радио (с пульта ДУ) |
Количество постов
|
1 |
Рабочее напряжение
|
110-250 В, 50-60 Гц |
Гарантия
|
12 мес |
Комплектация
|
Комплект |
Монтаж
|
Скрытый в 1 круглую монтажную коробку ⌀ 65-70 мм |
